AH渣浆泵型号大全：1.5/1B-AH  2/1.5B-AH  3/2C-AH 4/3C-AH 6/4D-AH 8/6E-AH 10/8ST-AH、12/10ST-AH、14/12ST-AH、16/14TU-AH。

4/3C-AH渣浆泵应用介绍：

1. 该系列渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛应用于选矿、冶金、石油、化工、煤炭、电力、交通、河流疏浚、建材及市政工程等部门。

2. 4/3C-AH为重型渣浆泵。由于该型泵具有较厚的承磨件并配重型托架，故适于输送强磨蚀、高浓度渣浆或低浓度高扬程渣浆，在泵的最大允许工作压力范围内，可以多级串联使用。

4/3C-AH渣浆泵型号意义：

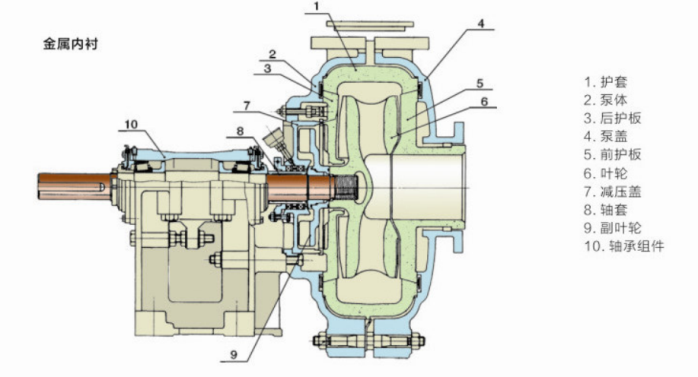

4/3C-AH渣浆泵结构图(备注4/3C-AH没有前护板，前护板与护套一体)：

4/3C-AH渣浆泵结构特点：

4/3C-AH型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓边接。泵体有止口与托架用螺栓边接。叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。各型泵进口均为水平方向，从传动方向看泵为顺时针方向旋转。

4/3C-AH渣浆泵密封方式：

泵的轴封型式主要有填料密封、副叶轮密封和机械密封。

填料密封是常见的一种轴封形式，适用于各种工况条件，可匹配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。但需加轴封水，并应保证足够的水压和水量，轴封水水压为泵出口压力加35kPa(0.35kg/cm2),轴封水量以托架大小而定，见下表。

副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，一般有压入式给矿的情况下使用，但给矿压力值不大于泵出口压力值10%。这种密封形式可不加轴封水（通过泵体上的油杯定期加润滑脂）、不稀释矿浆；但将增加功率消耗（一般需增加额定功率的5%左右）。

渣浆泵也可采用机械密封，密封效果较好，但成本高，须按要求加轴封水。

托架说明：

4/3C-AH渣浆泵传动方式：

最常用的传动方式有CRZ、ZVZ、DCZ、CV等传动方式。

4/3C-AH渣浆泵的联接

1 皮带联接，应用非常广泛，具有方便已安装调速范围广等特点，主要用于沃曼系列泵，现在根据实际工况 ZGB 和ZJ系列也有应用

2 弹性柱销联轴器联接转速已经限定，主要应用于泵转速和电机转速匹配的泵。

3 膜片联轴器连接，主要应用于一些后拆式样泵，如大型脱硫泵。

4 其它联接，如齿轮箱，液力耦合器等主要应用于大功率且泵转速不同于电机转速的情况，如大型脱硫泵和挖泥泵。

4/3C-AH渣浆泵传动方式优缺点：

泵的吐出口可沿铅垂面旋转安装。传动方式有弹性联轴器方式传动(DC传动)，三角带传动（CR、CL、CV、ZV）、变频驱动装置等。

直联传动的优点有：①运行可靠、故障率低；②不丢转，效率高。

缺点是：转数固定，不宜准确地工作在所要求的工况点上。

皮带传动的优点是：容易改变泵的工作参数，选泵范围广，易于实现所要求的工况参数。

缺点是： ①易丢转，传动效率较低；②皮带易损坏，运行成本高；③可靠性差，不宜传递大于220kW以上功率。

如果所需的扬程过高，选型时采用变频调速或皮带传动为宜。其它安装方式。

4/3C-AH泵的吐出口可按八个角度旋转安装:

4/3C-AH渣浆泵性能曲线图：

联系客服微信：13930163303获取。

AH渣浆泵参数表大全：

4/3C-AH渣浆泵常用易损件有：

叶轮、蜗壳、护板、填料、减压盖、副叶轮、轴套、进出口密封垫、填料压盖等。

4/3C-AH渣浆泵常见故障及解决方法：

AH渣浆泵尺寸图：
